利用Charles和Mumu模拟器进行安卓应用软件抓包

现代Android应用普遍采用SSL/TLS加密通信，并启用证书绑定（Certificate Pinning）机制。因此要对安卓应用抓包，就需要有一个https代理，通过这个中间人接送安卓应用发出的数据，然后把它传给相应的服务器，同时把解密后的通信数据显示出来。

我们用Charles来充当这个中间人，Mumu模拟器来模拟运行安卓应用的平板和手机。

1、MuMu模拟器12开启root

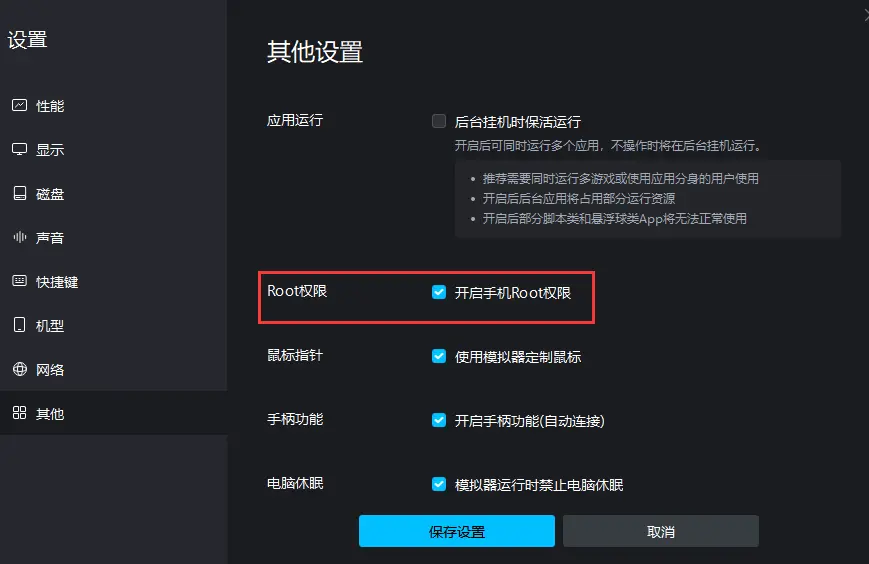

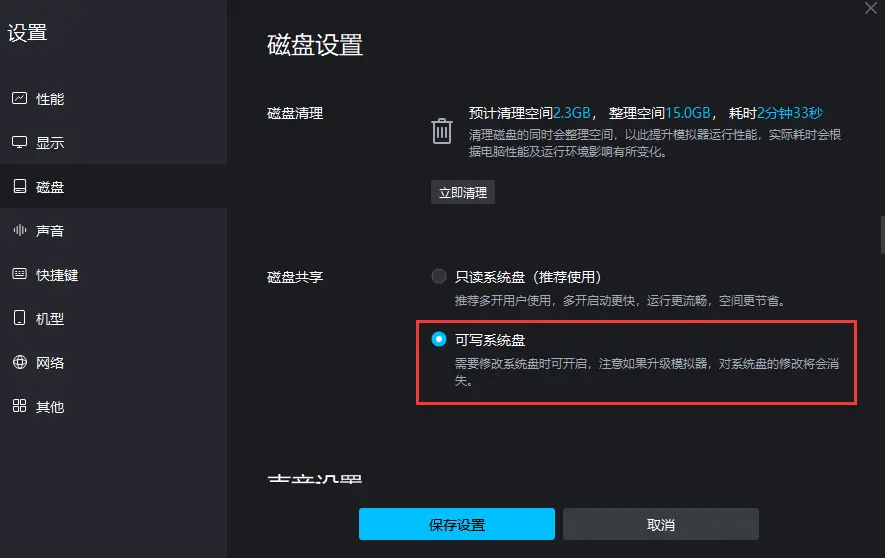

打开MuMu模拟器右上角菜单-设置中心，勾选开启手机ROOT功能，并将磁盘改为可写系统盘，保存设置后重启模拟器；

2、获取并安装Charles
前往Charles官网获取最新版本安装包
https://www.charlesproxy.com/

3、设置Charles

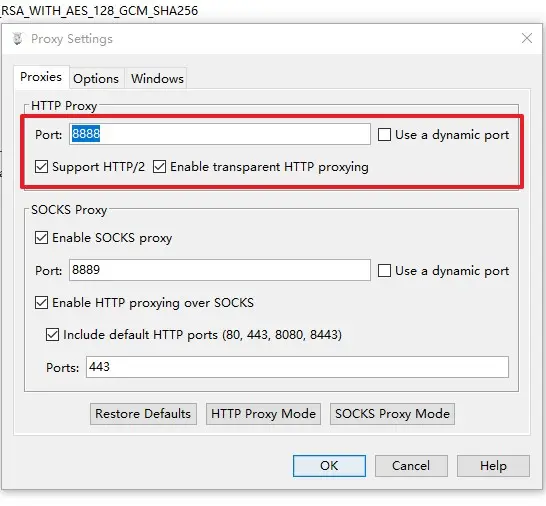

在Charles主页面点击顶部菜单栏— Proxy（代理）— Proxy Settings（代理设置），设置Port（代理端口号）为8888；

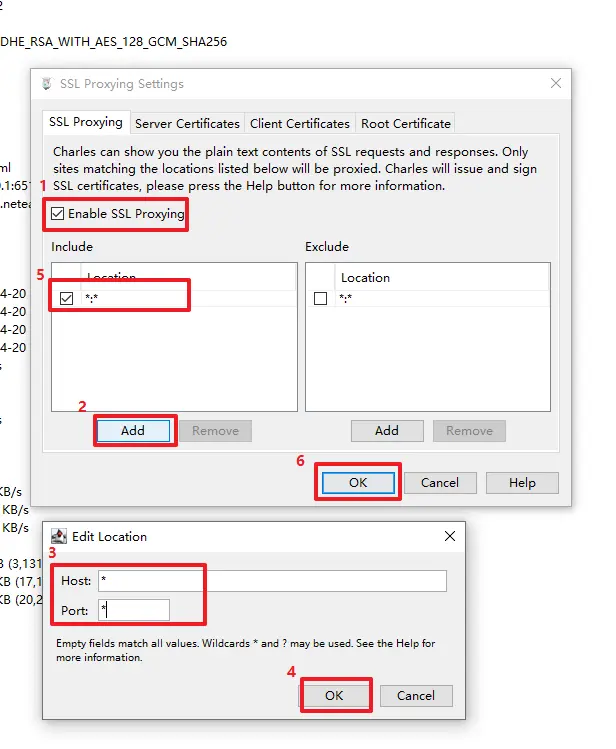

返回Charles主页面，点击顶部菜单栏— Proxy（代理）— SSL Proxying Settings（SSL代理设置），勾选启用SSL代理，添加主机和端口都为*，并保存；

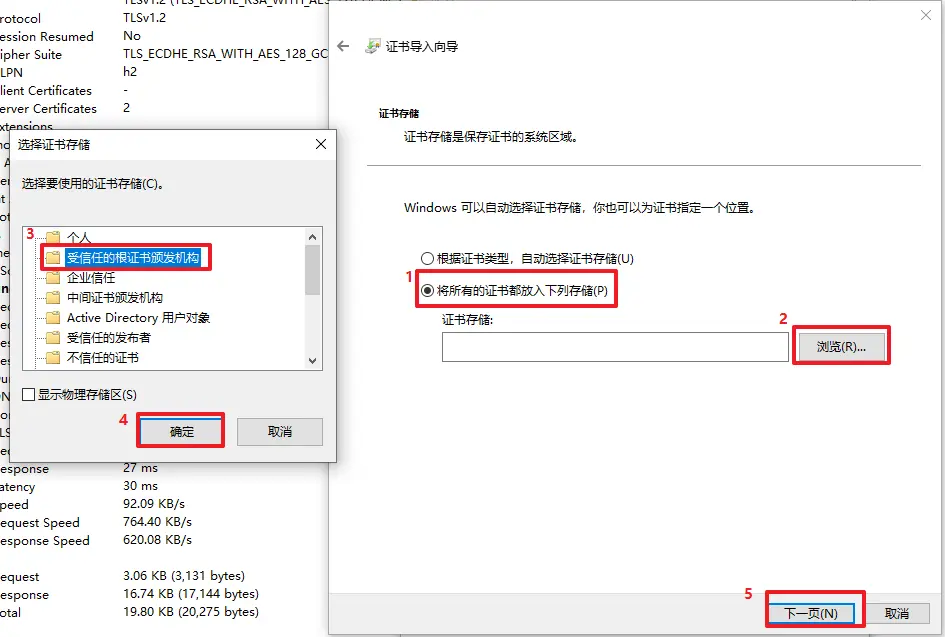

返回Charles主页面，点击顶部菜单栏— Help— SSL Proxying — Install Charles Root Certificate，安装证书，完成后重启Charles即可。

4、安装模拟器证书

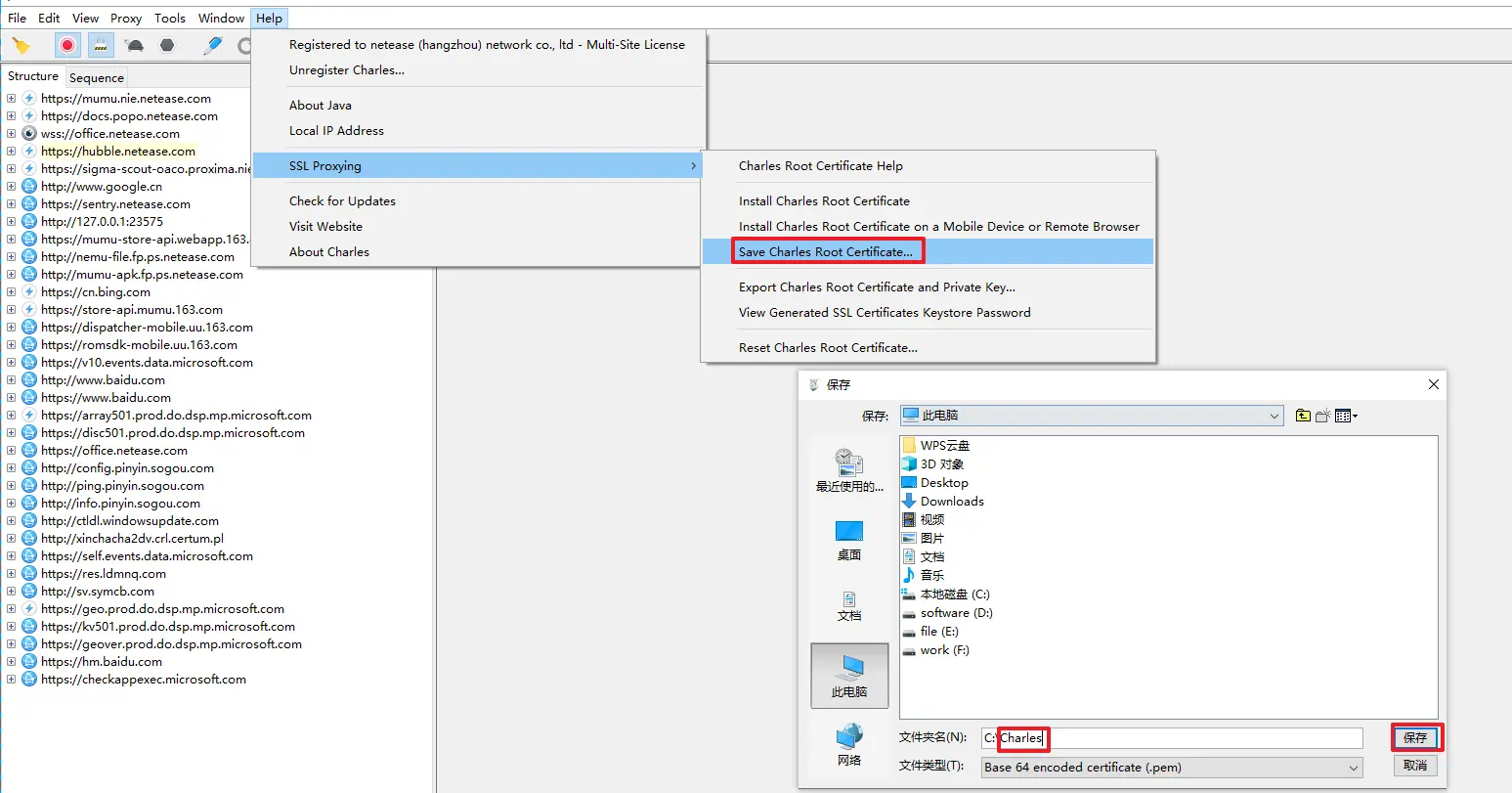

在Charles主页面点击顶部菜单栏—Help— Save Chales Certificate—保存到本地，如保存为Charles.pem；

安装OpenSSL，可到官网下载安装
https://slproweb.com/products/Win32OpenSSL.html

进入OpenSSL的bin目录，拷贝Charles.pem到此目录下，打开cmd界面（命令提示符界面），进入此bin目录，输入以下命令：

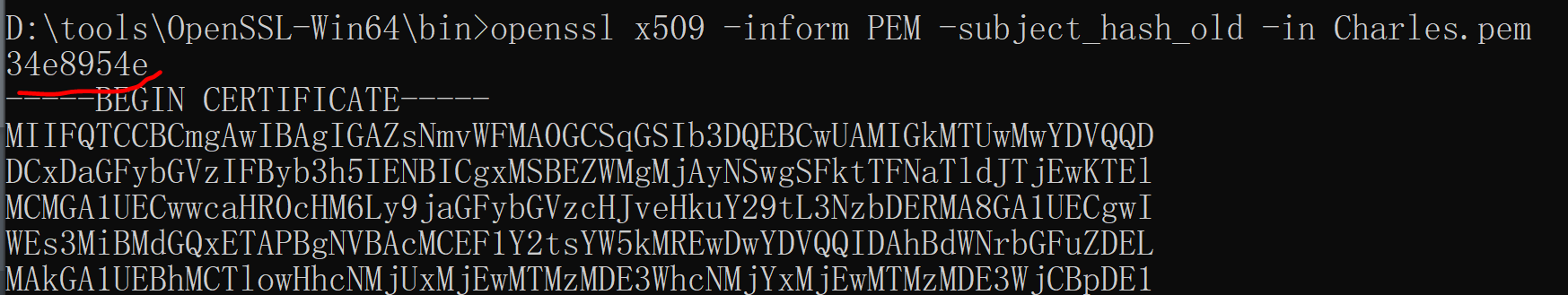

openssl x509 -inform PEM -subject_hash_old -in Charles.pem

若输出结果第一行类似：34e8954e，则将Charles.pem更名为 34e8954e.0；

注：这个已更名的证书可以重复使用（过期后再重新生成即可），可以存放在方便的位置以便后续使用。

给模拟器安装证书（计算机本机IP为192.168.1.124，模拟器通过桥接方式连接网络，IP地址是192.168.1.238）

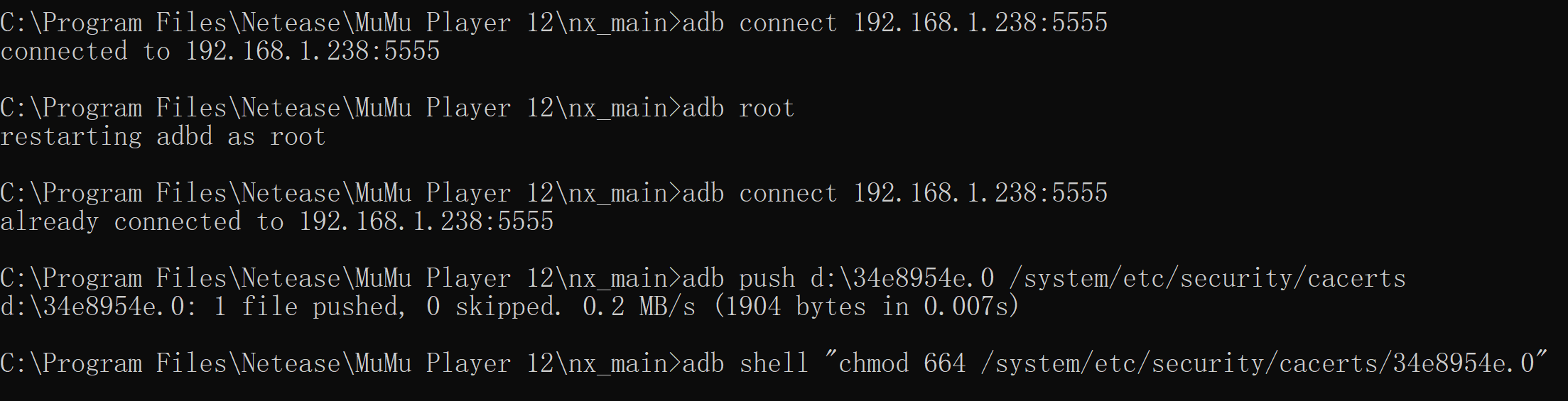

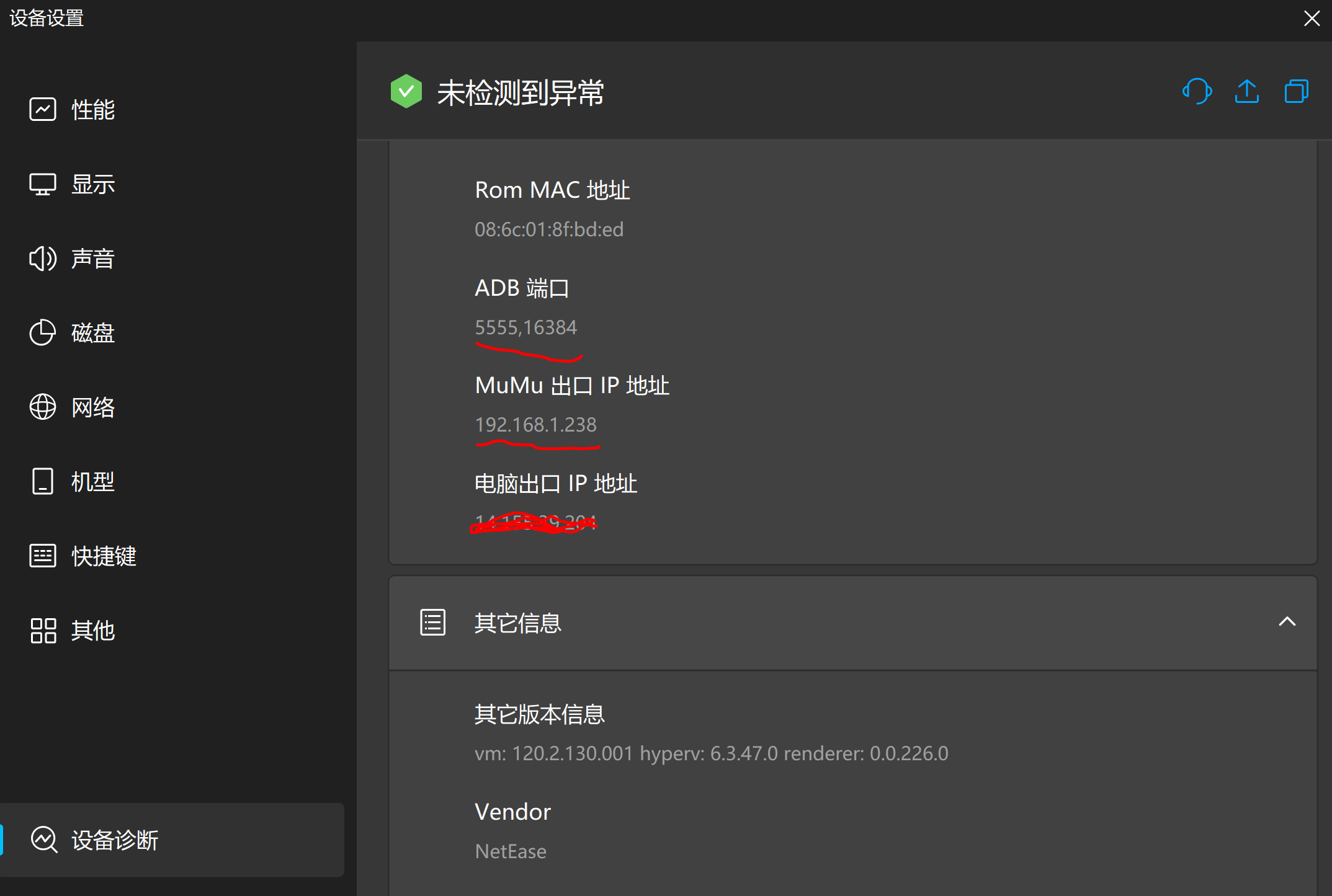

用adb命令连接模拟器，模拟器地址和adb端口可以在设备诊断中找到

安装证书（d:\34e8954e.0）到模拟器

5、配置模拟器
配置模拟器的wifi代理，让其将数据发给Charles

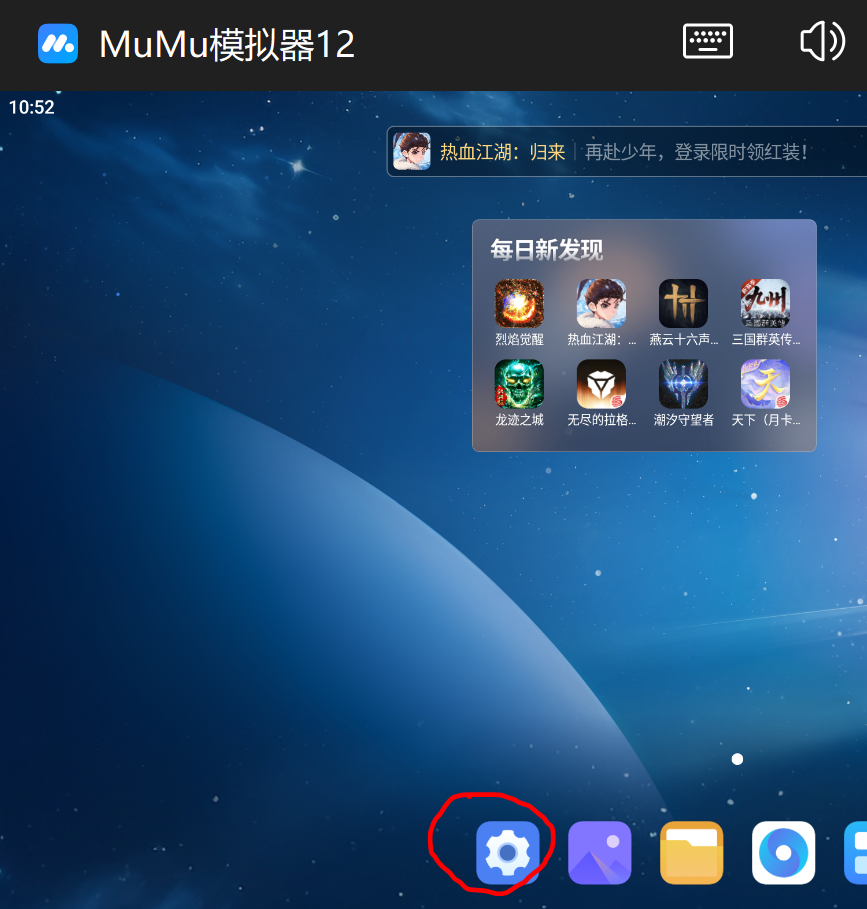

点模拟器桌面-设置

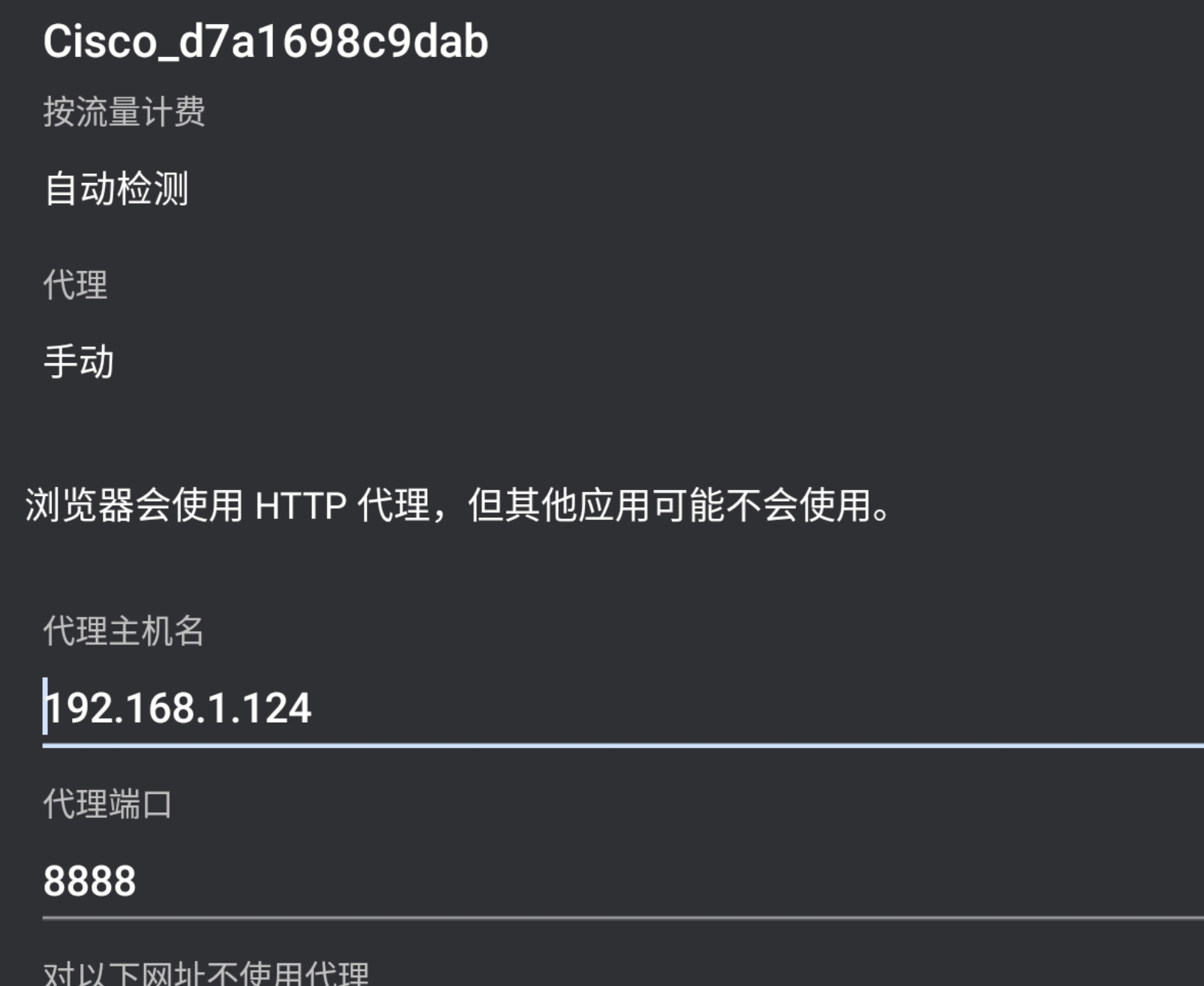

点网络与互联网—互联网，点击WiFi右侧设置，进入WiFi详情页面并点击右上角编辑，打开高级选项，将代理切换为手动，代理主机名填入Charles运行主机的IP地址（192.168.1.124），代理端口填入8888之后保存；

大功告成，在Charles上就可以抓包了。
